O Diagrama de Ishikawa, também conhecido como diagrama de espinha de peixe ou diagrama de causa e efeito, é uma das ferramentas mais usadas na análise de problemas de qualidade. Criado pelo engenheiro japonês Kaoru Ishikawa, ele ajuda equipes a enxergar todas as possíveis causas de um problema de forma organizada. Neste artigo, você entende o que é o diagrama, como montá-lo passo a passo e quando aplicá-lo.
O que é o Diagrama de Ishikawa?

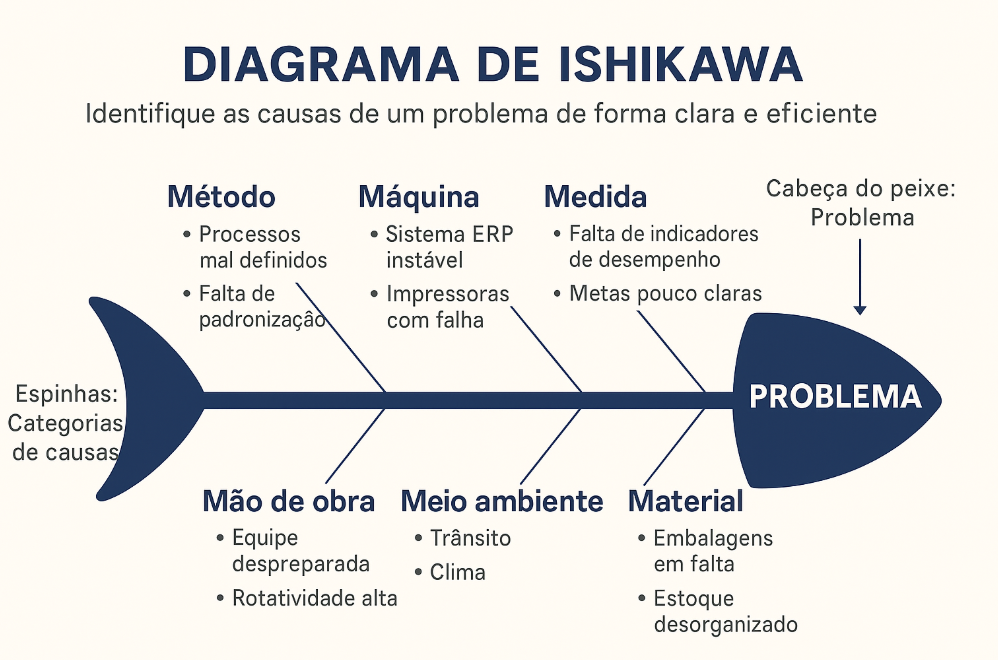

O Diagrama de Ishikawa é uma ferramenta visual que organiza as possíveis causas de um problema em torno de um eixo central, formando um desenho parecido com a espinha de um peixe. Na “cabeça” fica o efeito (o problema a ser resolvido) e nas “espinhas” ficam as categorias de causas. O objetivo é sair da análise superficial e mapear a fundo tudo o que pode estar contribuindo para o problema, antes de decidir onde agir.
Os 6M: as categorias de causas
A forma mais comum de organizar as causas é pelos 6M, seis categorias que cobrem as principais fontes de variação em um processo:
- Método: a forma como o trabalho é executado, procedimentos e padrões.
- Máquina: equipamentos, ferramentas e sua manutenção.
- Mão de obra: pessoas, treinamento e habilidade.
- Material: matéria-prima, insumos e componentes.
- Medição: instrumentos e métodos de medição e inspeção.
- Meio ambiente: condições do local, como temperatura, umidade e limpeza.
Como montar um Diagrama de Ishikawa passo a passo
- Defina o problema: descreva o efeito de forma clara e específica e coloque-o na cabeça do peixe.
- Desenhe o eixo e as categorias: trace a linha central e as espinhas com os 6M.
- Faça o brainstorming das causas: com a equipe, levante todas as causas possíveis em cada categoria.
- Aprofunde com os 5 Porquês: para cada causa relevante, pergunte “por quê?” até chegar à causa raiz.
- Priorize as causas mais prováveis: use dados para decidir onde investigar e agir primeiro.
O Ishikawa mostra as causas possíveis, mas não diz quais são as mais importantes. Por isso, ele funciona muito bem combinado com o Princípio de Pareto, que ajuda a priorizar as poucas causas responsáveis pela maior parte do problema.
Quando usar o Diagrama de Ishikawa
- Na análise de causa raiz de não conformidades e defeitos recorrentes;
- Em projetos de melhoria contínua e eventos Kaizen;
- Na fase de análise de projetos Six Sigma (DMAIC);
- No tratamento de reclamações de clientes.
Ele se integra naturalmente ao ciclo de melhoria contínua e complementa ferramentas de prevenção como o FMEA.
Benefícios do Diagrama de Ishikawa
- Organiza o raciocínio e evita conclusões precipitadas;
- Estimula a participação da equipe e o trabalho colaborativo;
- Torna visual a relação entre causas e efeito;
- É simples, de baixo custo e aplicável a qualquer tipo de problema.
Conclusão
O Diagrama de Ishikawa é uma das ferramentas mais simples e poderosas da qualidade. Ao organizar as causas de um problema de forma visual e colaborativa, ele impede que a equipe trate apenas o sintoma e ajuda a chegar à verdadeira causa raiz. Combinado com dados e com o Pareto, transforma a solução de problemas em um processo estruturado, não em adivinhação.
Perguntas frequentes (FAQ)
Por que o diagrama se chama “espinha de peixe”?
Por causa do formato: o problema fica na “cabeça” e as categorias de causas se ramificam do eixo central como as espinhas de um peixe, tornando a análise visual e intuitiva.
Qual a diferença entre Ishikawa e 5 Porquês?
O Ishikawa mapeia as possíveis causas em várias categorias (visão ampla); os 5 Porquês aprofundam uma causa específica até a raiz. Os dois se complementam na análise.
Preciso de software para fazer um Ishikawa?
Não. Ele pode ser feito em um quadro branco, papel ou ferramentas digitais. O valor está na discussão em equipe, não na ferramenta usada para desenhá-lo.
