Diagrama é uma representação visual que organiza informações, dados ou processos de forma estruturada e clara desde a primeira linha, atendendo à densidade de palavra‑chave.

O que é um Diagrama?

Um diagrama é uma ferramenta visual criada para ilustrar processos, relações ou estruturas de forma simples e organizada. Na indústria da qualidade, destaca‑se o Diagrama de Ishikawa (ou de causa e efeito), que ajuda gestores a identificar possíveis causas de problemas e promover ações corretivas .

Tipos de Diagramas mais usados

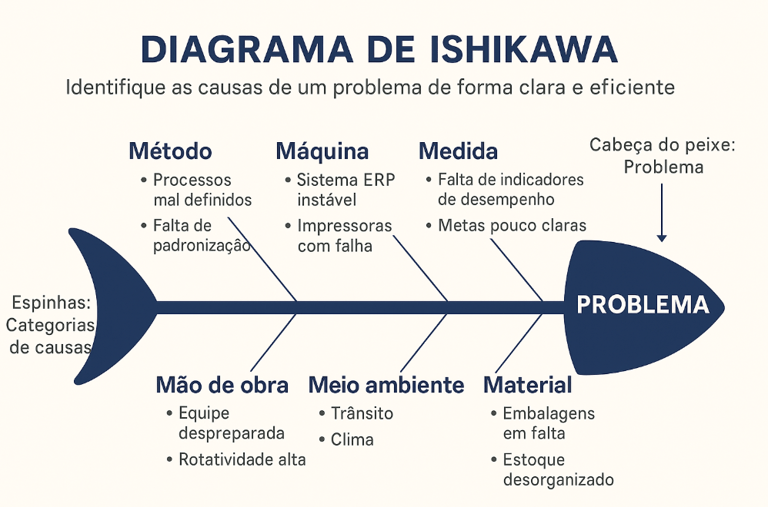

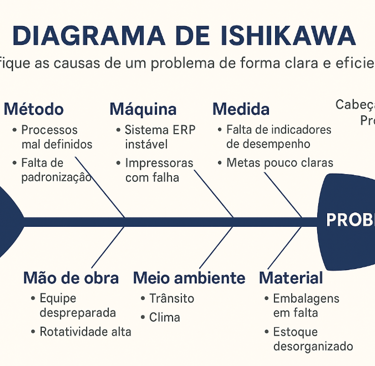

Diagrama de Ishikawa (Espinha de Peixe)

• Organiza graficamente a relação entre um efeito (problema) e suas possíveis causas, distribuídas em categorias macro como Método, Máquina, Material, Mão‑de‑obra, Medida e Meio‑ambiente (6 M’s).

• Formato visual assemelha‑se a um peixe, com o problema ao lado direito e causas ramificadas à esquerda.

Outras categorias de diagramas (menções técnicas)

• Fluxogramas

• Diagramas de Pareto

• Gráficos de dispersão, histogramas, folhas de verificação, diagramas de controle — todos parte das sete ferramentas da qualidade propostas por Ishikawa para resolver a maioria dos problemas de gestão da qualidade .

Aplicações do Diagrama de Ishikawa para Gestores de Qualidade

Identificação de causas‑raiz

Ideal para descobrir as causas profundas de falhas em processos produtivos, atendimento, segurança ou serviços. Permite visualização clara e estruturada dos fatores que contribuem para o problema.

Engajamento colaborativo

Estimula sessões de brainstorming com equipes multidisciplinares, promovendo troca de conhecimento e enriquecendo a análise .

Aplicações em diferentes setores

Embora originado na indústria, é eficiente também em setores como:

• Saúde (atendimento ao paciente)

• Educação

• Gestão pública e ambiental

• Pequenas e médias empresas (PMEs)

Integração com outras ferramentas

Muito eficaz quando combinado com o Diagrama de Pareto ou FMEA (Análise de Modo e Efeito de Falha), para priorizar causas e planejar ações corretivas mais eficientes.

Benefícios do Diagrama de Ishikawa para Gestores de Qualidade

• Visual, intuitivo e de fácil entendimento

• Organiza causas em categorias, facilitando a priorização

• Envolve todos no processo de análise — inclusive trabalhadores da linha de frente

• Auxilia no desenvolvimento de uma cultura de melhoria contínua, incentivando a prevenção de problemas

Como aplicar o Diagrama de Ishikawa

1. Defina o efeito ou problema no lado direito do diagrama.

2. Identifique categorias principais (como 6 M’s) e desenhe as “espinhas”.

3. Realize o brainstorming em equipe, levantando possíveis causas.

4. Detalhe causas e sub‑causas conforme cada ramo.

5. Após a análise, priorize causas com maior impacto e valide suas hipóteses antes de agir.

6. Utilize outras ferramentas (Pareto, FMEA) para auxiliar no plano de ação correto

FAQs (otimizadas para Featured Snippets)

1. O que é Diagrama de Ishikawa?
Ferramenta visual para identificar causas‑raiz de um problema, organizando-as em categorias principais em formato de espinha de peixe

2. Quais são os 6 M’s do Diagrama de Ishikawa?
Método, Máquina, Material, Mão‑de‑obra, Medida e Meio‑ambiente — categorias que agrupam causas potenciais

3. Quando usar esse diagrama?
Em projetos de melhoria contínua, resolução de falhas de qualidade, atendimento ao cliente ou eficiência de processos internos

4. Qual a vantagem de envolver a equipe?
A participação coletiva amplia a visão sobre o problema, aumenta o engajamento e torna a identificação de causas mais precisa.
